地面多电平高压变频器

我公司生产的地面高压变频器，采用单元串联高压变频技术，针对永磁电动机专向设计，与永磁同步变频电动机具有良好的匹配性，采用矢量控制，可实现力矩的精确控制，同时变频器具有效率高、电磁兼容性优越、ayx爱游戏官方app平台入口适应能力强等特点，有效减少对电网及周围设备的干扰。

产品编号

所属分类



荣誉资质

产品描述

参数

三、地面多电平高压变频器

u产品概述

u应用范围

广泛应用于胶带运输机、提升机、磨机、风机、水泵等场合。该型变频器也同样适用于各类异步电动机。

u主要技术特点：

1）采用功率单元级联式技术路线单元串联、多电平输出。

2）采用矢量控制高压变频器，控制核心采用DSP+ARM+FPGA组成，指令在纳秒级完成，控制波形和逆变波形可以实时校验

3）高压变频器具备独有的磁链闭环矢量控制技术，是高压变频器领域最好的控制算法，并针对高压同步机的固有特点进行了改善，在保持较高动态性能的基础上，克服了转子电阻、电感参数对调速系统性能的影响。

4）采用单元级联方式，当其中某个单元出现故障后，在单元配备旁路功能的情况下，通过非对称旁路技术可以使系统不停机运行。非对称技术可以实现比传统旁路方案更高的电压输出幅值。

5）具备飞车启动功能，能够在未知电机旋转速度的状况下启动变频器，变频器自动能够快速识别电机转速，并输出相应频率，控制电机旋转至指定频率，此技术能有效减少瞬间停电对生产的影响以及对电网的冲击。比传统的飞车启动技术时间减少90%。

6）高低电压穿越功能：电网瞬间跌落或波动时，系统可保证瞬间失电不跳闸，且在失电后5个周期内变频器运行不受影响，超过5个周期变频器自动降额运行，失电超过9s后变频器停机，连续生产提高系统生产效率。

7）功率单元模块化设计，采用专门设计专用工装进行维护，能够实现单元30分钟内完全更换并重新运行，且单元控制板可实现不拆卸单元进行更换，单元旁路一体化设计，无需对单元进行拆装即可实现维护。

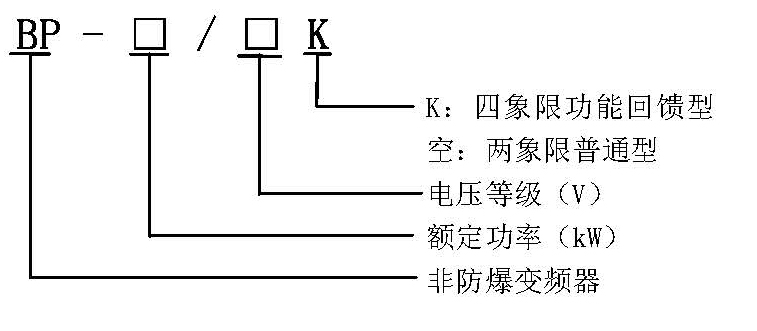

u型号说明

地面通用型变频器型号如下：

u产品选型表
